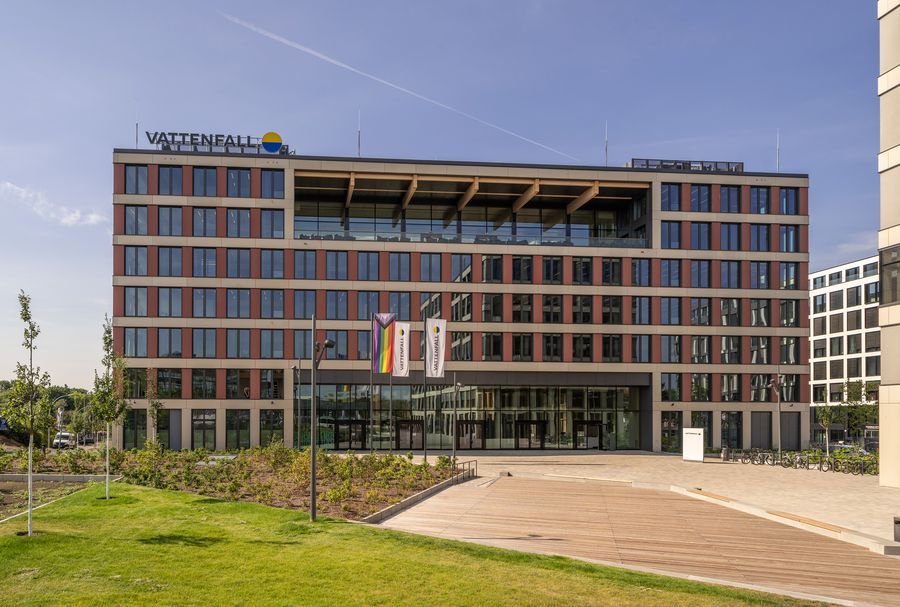

Hauptfassade des EDGE Südkreuz in Berlin, Sitz von Vattenfall, mit sichtbaren Holzträgern im obersten Geschoss

EDGE Südkreuz Berlin – Dachtragwerk

Berlin I Deutschland

Im Jahr 2019 legte der Immobilienentwickler EDGE nach den Entwürfen des renommierten Architekturbüros TCHOBAN VOSS Architekten den Grundstein für den neuen Berliner Firmensitz des Energieunternehmens Vattenfall und schuf damit neue Strukturen in zukunftsweisender städtischer Nachhaltigkeit. Der direkt am ICE-Bahnhof Südkreuz Berlin gelegene Büroneubau ist in Form eines modularen Holz-Hybridgebäudes als offenes Ökosystem mit naturbasierten Elementen konzipiert und verfügt in Summe über acht Stockwerke sowie ein großräumiges, überdachtes Atrium.

Hauptfassade des EDGE Südkreuz in Berlin, Sitz von Vattenfall, mit sichtbaren Holzträgern im obersten Geschoss

Holz-Stahl-Fachwerk

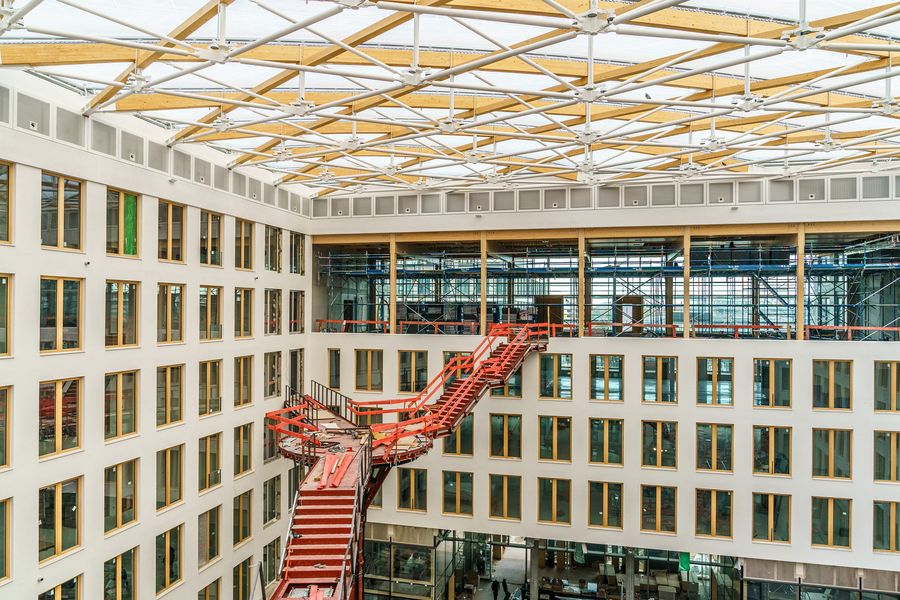

Das imposante Dachtragwerk des Atriums, ausgeführt als Trägerrost mit über 1.500 Quadratmetern Dachfläche, ist aus konstruktiver Sicht eine Mischkonstruktion bestehend aus einem Holz-Stahl-Fachwerk. In enger Zusammenarbeit mit dem Allgäuer Familienunternehmen Biedenkapp Stahlbau und dem ETFE-Folienspezialisten Temme Obermeier hat HESS TIMBER die Holzbauteile für die Dachkonstruktion mitentwickelt, produziert und geliefert.

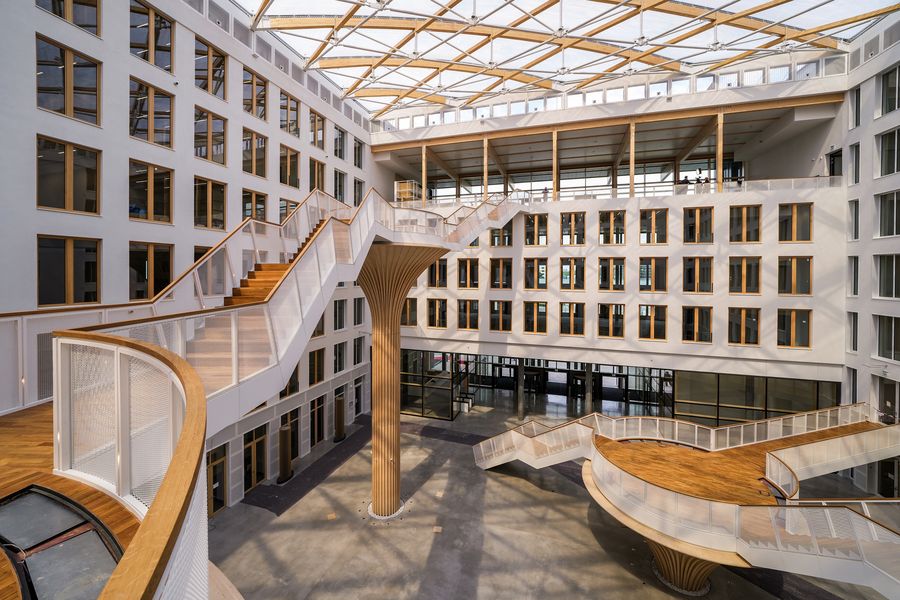

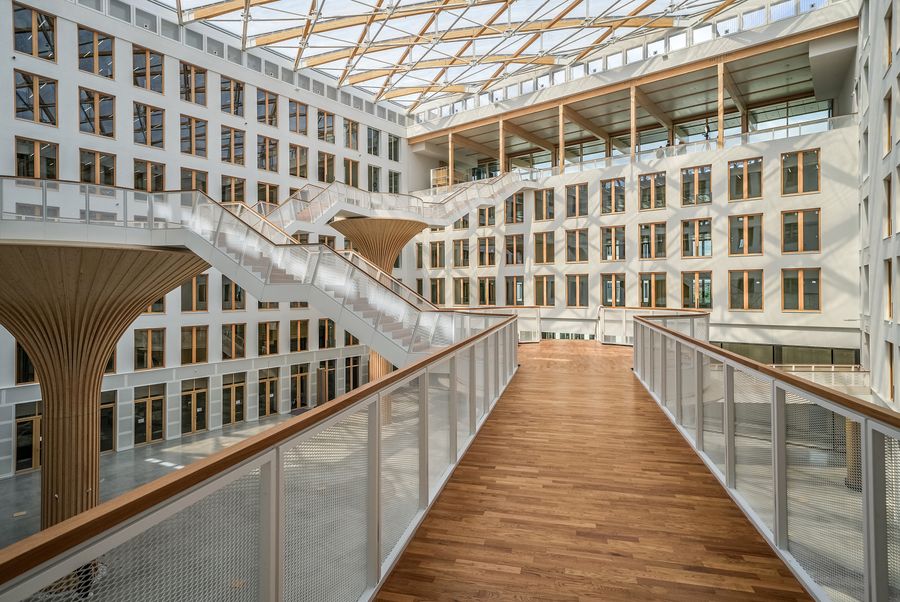

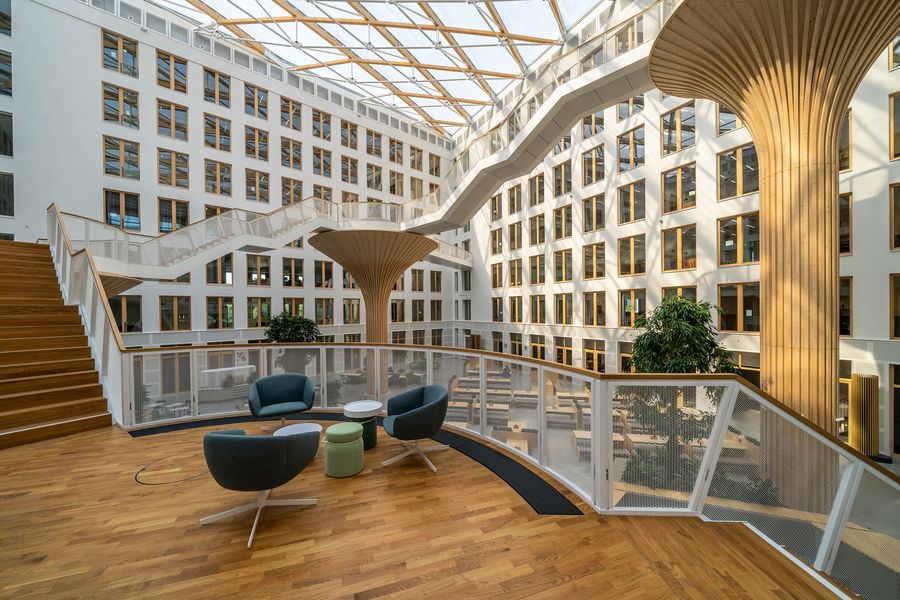

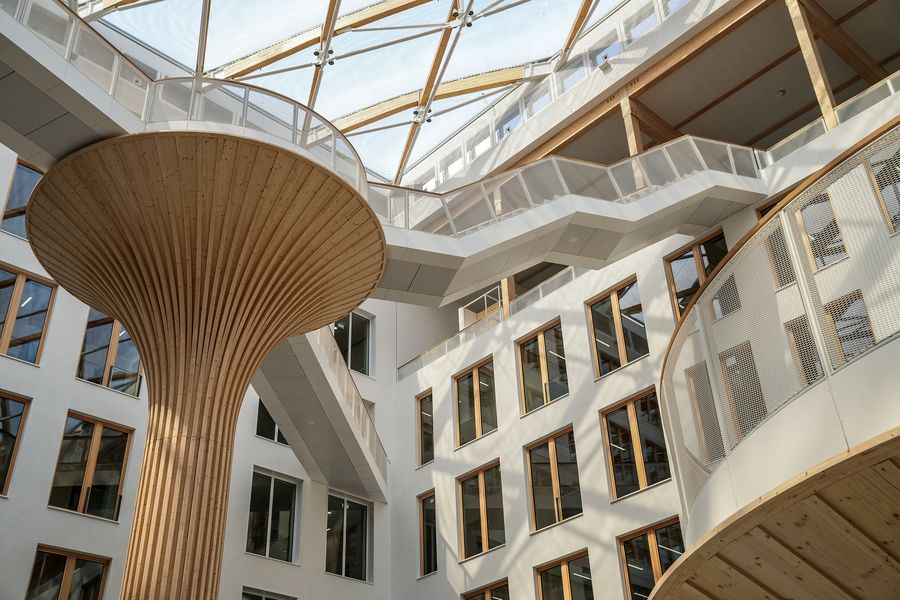

Atrium des EDGE Südkreuz mit Holz-Stahl-Dachtragwerk, geschwungenen Treppen und kannelierter Holzstütze

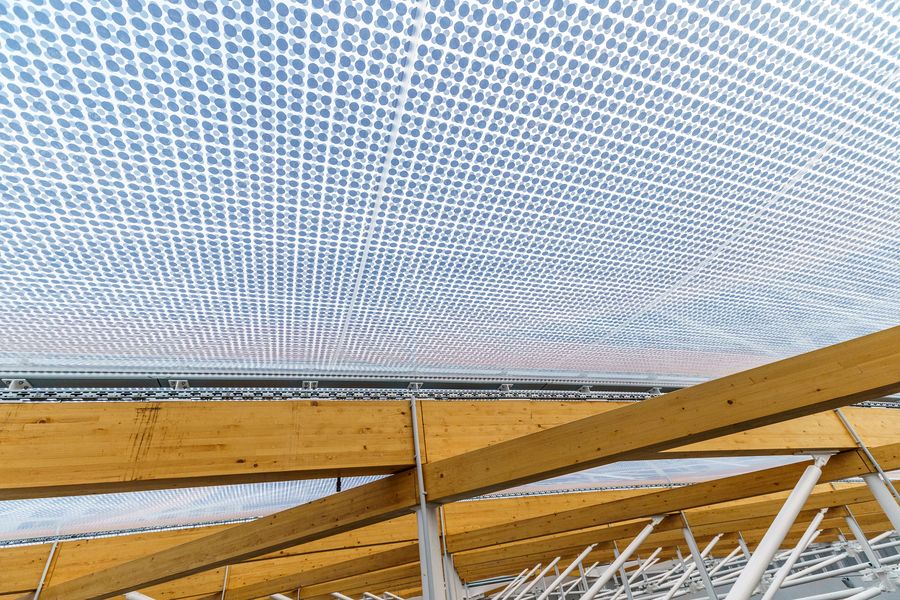

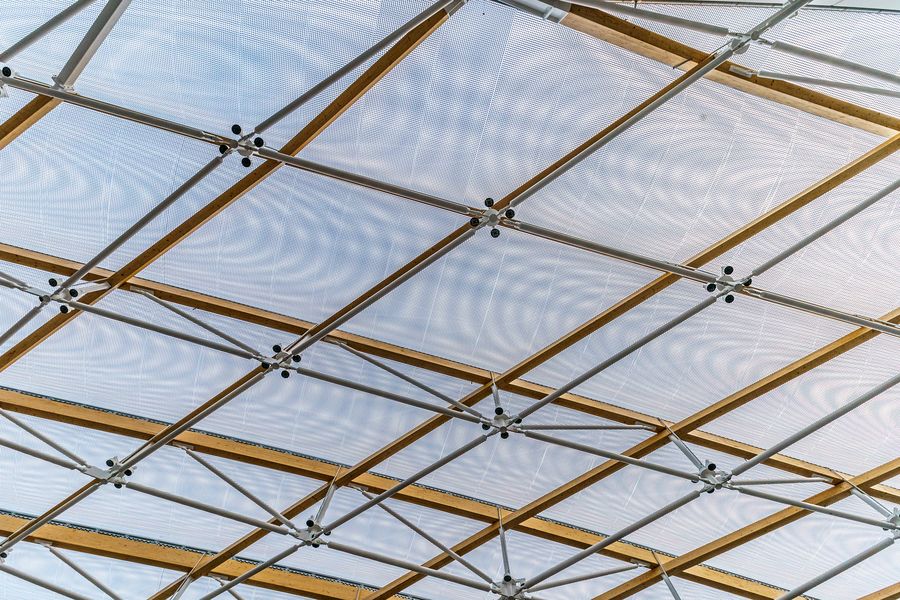

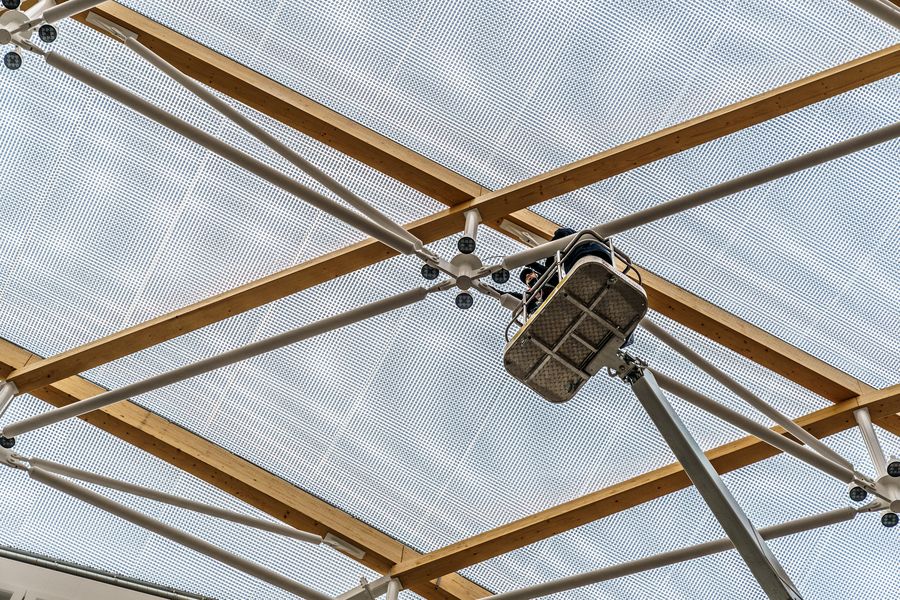

Blick nach oben in den Trägerrost aus Brettschichtholz und weißen Stahlstreben unter dem transluzenten ETFE-Dach

Die Hauptträger des 2-achsig lastabtragenden Holz-Stahl-Fachwerks verfügen über eine maximale Länge von 40 m. Die dabei eingesetzten Druckgurte der Fachwerkkonstruktion wurden als Brettschichtholzträger der Festigkeitsklasse GL 32 h ausgeführt und sind zusätzlich an den Knotenpunkten gestoßen und mit der anliegenden Stahlkonstruktion durch mehrschnittige Stabdübelverbindungen verbunden.

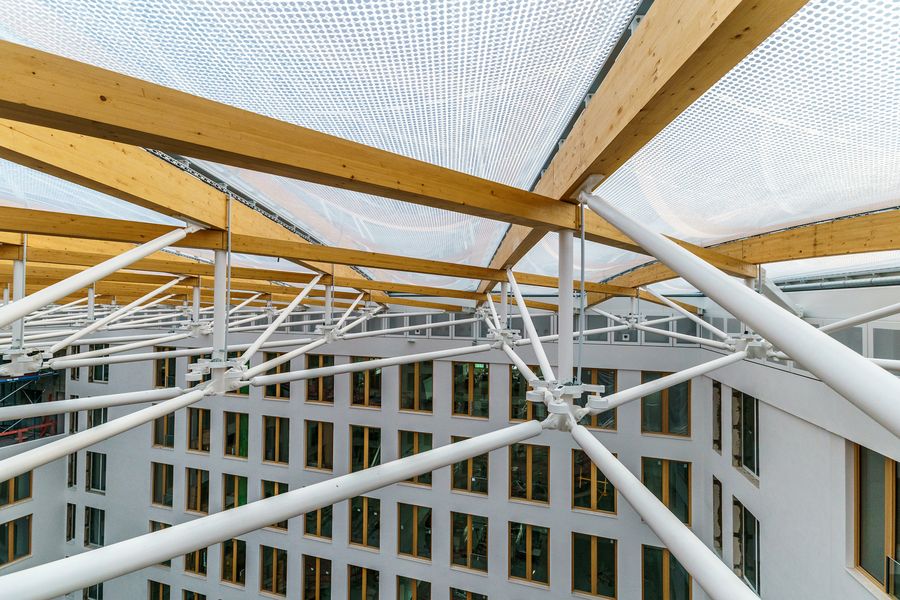

Druckgurte aus Brettschichtholz mit weißen Stahlrohren im Fachwerk des Atriumdachs, darunter die Bürofassaden
